Precyzyjne detale metalowe: kiedy geometria wymusza przejście z 3 osi na 5 osi

Analiza złożonego detalu metalowego, takiego jak wielokanałowa obudowa silnika czy zaawansowany komponent układu hydraulicznego, pozwala łatwo zweryfikować faktyczne możliwości parku maszynowego. Dopiero przy próbie zaplanowania obróbki z jednej strony okazuje się, że ograniczenia klasycznych frezarek stają się dużą przeszkodą. Trzyosiowe centra obróbcze umożliwiają ruch narzędzia wyłącznie w kierunkach liniowych. Wrzeciono zawsze pozostaje prostopadłe do stołu roboczego, co mocno ogranicza pole manewru. Jeśli projekt zakłada obecność wewnętrznych podcięć, ukrytych kanałów lub gwintowanych otworów skierowanych pod kątem, frez fizycznie nie dotrze do tych miejsc bez naruszenia sąsiednich ścianek. Sytuacja ta wymusza wielokrotne obracanie i ponowne mocowanie bloku materiału w imadle. Każda zmiana pozycji wydłuża cykl produkcyjny, podnosi koszty pracy, a w przypadku wyjątkowo skomplikowanych brył czyni proces nieopłacalnym. Technologiczna konieczność przejścia na układy wieloosiowe pojawia się dokładnie wtedy, gdy geometria elementu odcina dostęp prostego narzędzia do wyznaczonych płaszczyzn.

Wpływ geometrii detalu na liczbę wymaganych ustawień maszyny

Zdolność do wykonania gotowej części bez jej przezbrajania zależy bezpośrednio od liczby płaszczyzn wymagających usunięcia naddatku materiału. Komponenty potrzebujące ingerencji frezu z więcej niż trzech stron z góry wykluczają płynną pracę w jednym zamocowaniu na maszynie o standardowej konfiguracji. Każde kolejne ustawienie zmusza operatora do zatrzymania wrzeciona, wyjęcia części, oczyszczenia powierzchni bazowych i ponownego osadzenia całości w systemie mocującym. Przeniesienie produkcji na centrum pięcioosiowe diametralnie odmienia tę dynamikę, ponieważ obrabiarka operuje dwiema dodatkowymi osiami obrotowymi.

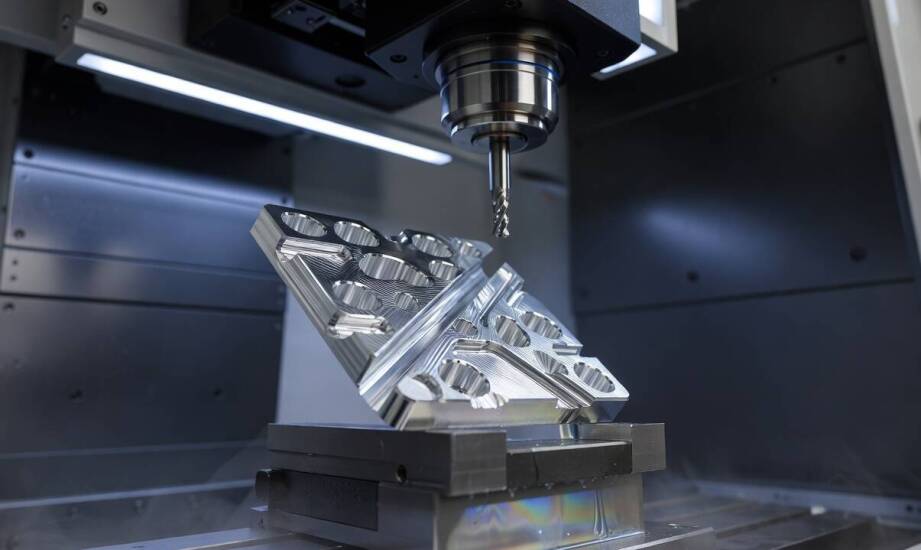

Stół roboczy lub głowica frezująca mogą w trakcie pracy swobodnie zmieniać orientację przestrzenną obrabianego materiału. Płynna zmiana kąta nachylenia pozwala narzędziu na dotarcie do głębokich podcięć i skośnych powierzchni bez konieczności przerywania cyklu roboczego. W rezultacie z jednego bloku metalu udaje się ukształtować pięć różnych płaszczyzn po zaledwie jednym początkowym zamocowaniu. Ułatwia to realizację wymagających zleceń z branży motoryzacyjnej czy maszynowej. Lokalne zaplecze przemysłowe oferujące obróbkę CNC w Radomiu pozwala okolicznym firmom na znaczną redukcję liczby operacji pośrednich przy budowie skomplikowanych form wtryskowych. Ograniczenie przerw technologicznych stanowi w tym przypadku klucz do skrócenia całkowitego czasu wytwarzania.

Dokładność wymiarowa jako efekt stabilnej bazy odniesienia

Wysoka precyzja wykonania części mechanicznych wynika w dużej mierze z powtarzalności mocowań, a nie tylko z teoretycznej rozdzielczości samej obrabiarki. Kolejne przezbrojenia materiału wprowadzają ryzyko powstania błędu bazowania, który może wynosić od kilku do kilkudziesięciu mikrometrów. Wielokrotne obracanie detalu sprawia, że drobne odchylenia z każdego etapu kumulują się ze sobą. Skutkuje to przekroczeniem dopuszczalnych tolerancji geometrycznych założonych na etapie projektowania. Maszyny pięcioosiowe naturalnie niwelują to zjawisko, pozostawiając stały punkt zerowy dla niemal wszystkich realizowanych operacji.

Utrzymanie jednej bazy odniesienia przez cały czas skrawania gwarantuje najwyższą spójność wymiarową pomiędzy poszczególnymi cechami detalu. Użycie krótszych, sztywniejszych narzędzi, które łatwiej wprowadzają ostrze w głąb materiału dzięki obrotom stołu, dodatkowo zmniejsza drgania. Stabilny proces podnosi jakość wykończenia powierzchni i chroni elementy przed odrzuceniem w dziale kontroli. Świadoma tych mechanizmów firma KLM Design od ponad dwudziestu lat wspiera przedsiębiorstwa przemysłowe w doborze odpowiednich metod wytwarzania. Specjaliści wiedzą, że obróbkę skomplikowanych prototypów najlepiej prowadzić na sprzęcie wieloosiowym, co pozwala na bezpieczne i precyzyjne odzwierciedlenie projektu CAD.

Wybór konkretnej technologii wytwarzania opiera się na skrupulatnej analizie rysunku technicznego i weryfikacji modelu przestrzennego. Silnie pofałdowana geometria, obecność bocznych podcięć oraz rygorystyczne tolerancje położenia otworów stanowią bezpośrednie wskazanie do wykorzystania systemów wieloosiowych. Skrócenie czasu potrzebnego na przygotowanie obrabiarki oraz eliminacja błędów ludzkich podczas ręcznego przekładania materiału sprawiają, że zaawansowane frezowanie generuje bardzo wysoką powtarzalność. Właściwie skonfigurowany park maszynowy zabezpiecza ciągłość procesu, gwarantując sprawne dostarczanie zarówno pojedynczych prototypów narzędziowych, jak i całych partii precyzyjnych elementów metalowych.
