Wykonywanie gwintów w detalach z blachy po cięciu laserowym — dobór metody do grubości i przeznaczenia komponentu

Wycinanie laserowe blach CNC pozwala na niezwykle precyzyjne kształtowanie detali o grubości od ułamków milimetra, jednak po wycięciu obrysu pojawia się konkretne wyzwanie technologiczne. W bardzo cienkich elementach trudno uzyskać stabilny punkt mocowania, który będzie odporny na wyrwanie pod obciążeniem eksploatacyjnym. Wynika to z faktu, że standardowy gwint ma w takiej sytuacji do dyspozycji bardzo ograniczoną ilość materiału bazowego. W branżach wymagających szybkiego montażu wytrzymałych komponentów, takich jak motoryzacja, budownictwo czy energetyka, zaprojektowanie trwałego połączenia gwintowanego w cienkiej ściance determinuje żywotność całego podzespołu.

Dobór wiórowych i bezwiórowych metod gwintowania blachy

Tradycyjne podejście do tworzenia wewnętrznych profili mocujących opiera się na obróbce skrawaniem. Klasyczne gwintowanie blachy metodą wiórową polega na nacinaniu materiału narzędziem, które usuwa jego nadmiar na zewnątrz. Proces ten wymaga odpowiedniej grubości detalu, aby zapewnić gwintownikowi przestrzeń do nacięcia stabilnych zwojów. Wariantem alternatywnym jest metoda bezwiórowa, nazywana również wygniataniem lub formowaniem. Narzędzie przemieszcza tutaj materiał plastycznie bez generowania jakichkolwiek wiórów. W stalach konstrukcyjnych, nierdzewnych oraz ciągliwym aluminium formowanie plastyczne zwiększa wytrzymałość połączenia poprzez zjawisko zgniotu, co trwale zagęszcza strukturę krystaliczną wokół otworu.

Zarówno wiórowe, jak i bezwiórowe narzędzia napotykają na ścisłe bariery fizyczne w przypadku najcieńszych detali. Mechanika połączeń śrubowych zakłada, że głębokość nagwintowanego otworu powinna wynosić co najmniej od jednej do półtorej średnicy nominalnej samej śruby w przypadku stali. Dla popularnego rozmiaru M6 oznacza to konieczność nacinania w materiale o grubości minimum sześciu milimetrów. Przy niewystarczającej grubości ścianki powstaje zbyt mała liczba zwojów nośnych, przez co połączenie łatwo ulega zerwaniu nawet przy standardowym momencie dokręcania. Zjawisko to dyskwalifikuje klasyczne gwintowniki w przypadku cienkich osłon czy precyzyjnych elementów obudów.

Metody zastępcze dla cienkich detali oraz etap gięcia CNC

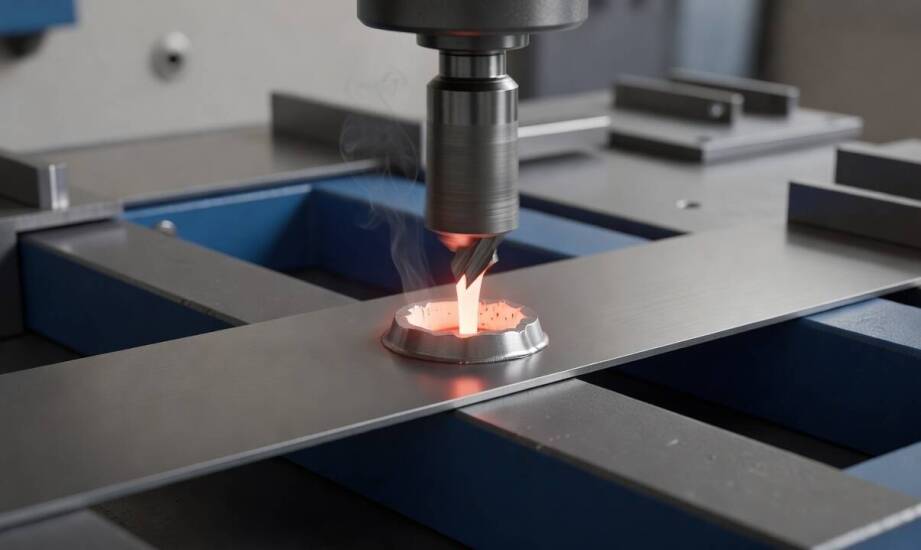

Dla elementów o grubości poniżej minimalnych wymagań technologicznych stosuje się zaawansowane metody zastępcze, które kompensują brak materiału bazowego. Pierwszą z nich jest wiercenie termiczne, znane w przemyśle jako flow drilling. Obracające się z dużą prędkością narzędzie z węglika spiekanego wykorzystuje tarcie do miejscowego rozgrzania i uplastycznienia stali. Zamiast usuwać metal wiertłem, wytłacza go w dół, tworząc charakterystyczny kołnierz zwiększający efektywną grubość ścianki do wartości pozwalającej na bezpieczne nacięcie gwintu. Drugim powszechnym rozwiązaniem jest aplikacja nitonakrętek, czyli specjalnych tulei wyposażonych w gwint wewnętrzny. Umieszcza się je w wyciętych laserowo otworach, a następnie zaciska, co prowadzi do spęcznienia kołnierza i zakotwiczenia mechanicznego zębów w blasze o grubości zaledwie jednego milimetra.

Technologia tworzenia punktów mocujących musi być ściśle zintegrowana z całym cyklem obróbki plastycznej. Otwory pod gwint oraz miejsca montażu nitonakrętek należy planować jeszcze przed operacją gięcia na prasach krawędziowych CNC. Wykonanie gwintu na płaskim arkuszu zapobiega późniejszej deformacji przestrzennej i eliminuje ryzyko zniekształcenia gwintu przez matryce gnące. Próba wiercenia lub formowania profilu w wygiętym już detalu znacząco utrudnia ustabilizowanie elementu na stole obróbczym, obniżając precyzję i wydłużając czas produkcji.

Wybór odpowiedniej technologii łączenia zależy od docelowej grubości komponentu, zakładanej nośności połączenia oraz zaplanowanego harmonogramu gięcia i spawania. W elementach grubszych niż pięć milimetrów z powodzeniem sprawdza się tradycyjna obróbka skrawaniem. Lekkie konstrukcje wymagają z kolei termicznego formowania kołnierzy lub osadzania zewnętrznych elementów złącznych. Spółka Laser-Stal specjalizuje się w takiej wieloetapowej obróbce metali, łącząc wycinanie na stołach roboczych o wymiarach 3 na 1,5 metra z precyzyjnym gięciem. Dzięki własnemu magazynowi materiałów konstrukcyjnych w Koninie zakład realizuje pełen cykl przygotowania elementów stalowych. Pozwala to dobrać optymalne parametry formowania otworów z ścisłym uwzględnieniem tolerancji dla późniejszych operacji spawalniczych i prac wykończeniowych.
